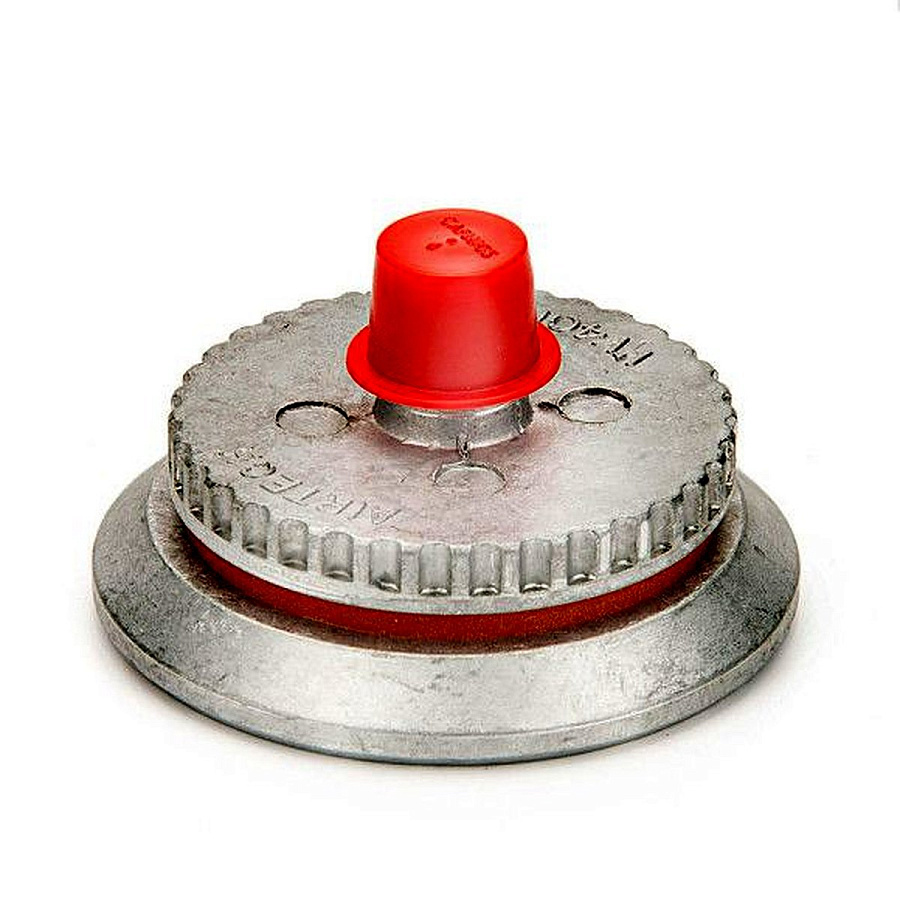

Архивная карточка Вакуумный штуцер Airtech Vac Valve 401 & 401C

Серия Vac Valve 401 разработана для работы с нашими быстрыми разъёмами AQD 500TF,которые описаны в этой секции каталога. Эти штуцеры в комбинации с нашими быстрыми разъёмами AQD 500 успешно используются на большинстве авиазаводов, обеспечивая вакуум до 15 Бар при температурах до 260 °C.

Vac Valve 401 выточен из алюминиевого сплава 6061T6 с круглым основанием.
Vac Valve 401C - экономичная версия Vac Valve 401, отлитая из алюминия.

• Установите пластину основания штуцера под плёнку вакуумного мешка.
• Сделайте небольшой надрез в вакуумном мешке над отверстием в пластине основания штуцера.
• Вставьте верхнюю часть штуцера через отверстие в вакуумном мешке и в основании.
• Поверните и затяните верхнюю часть штуцера для обеспечения герметичности.

Другой размер резьбы доступен по спецзаказу.
