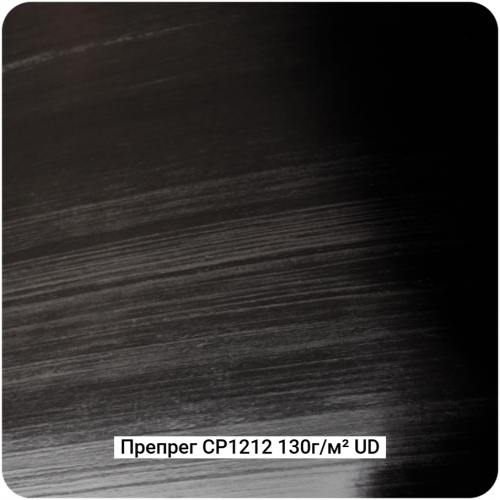

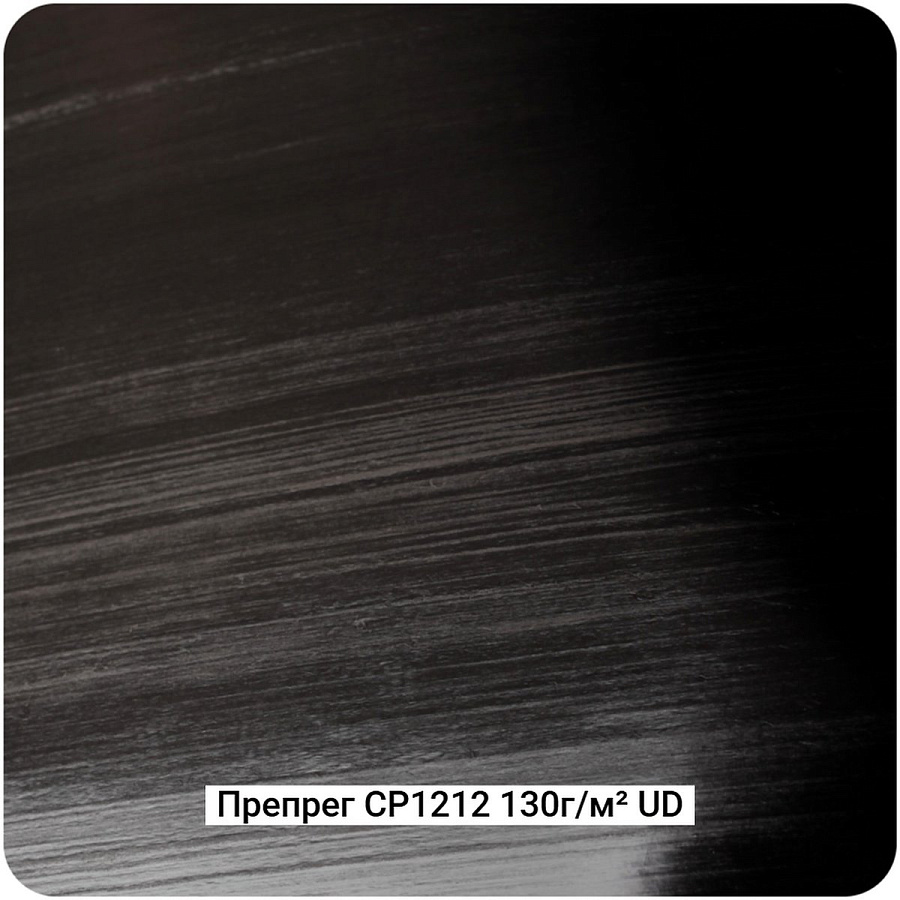

Архивная карточка Однонаправленные препреги на полимерной матрице CP1212

ОБЩАЯ ИНФОРМАЦИЯ
Препрег CP-1212 представляют собой систему, состоящую из армирующего наполнителя в виде углеродных волокнистых материалов, пропитанных расплавным эпоксидным связующим CP-1212. Данная система разработана для быстрого формования с использованием различных методов, таких как вакуумно-печное, раздувное и формование методом прямого прессования в широком диапазоне температур и времени отверждения. Композитный материал на основе препрега обладает высокими упругими и прочностными свойствами, благодаря чему прекрасно подходит для изготовления крупногабаритных деталей для ветроэнергетики, судостроения, автомобильных, спортивных и других высоконагруженных изделий, где требуется высокое качество готовых конструкций при малом весе.

ПРЕИМУЩЕСТВА

• высокая технологичность процесса
• подходит для процессов с автоматизированной выкладкой
• безавтоклавный режим отверждения (давление обеспечивается вакуумным мешком)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	Армирующий наполнитель				Полимерная матрица
Марка	Тип материала	Тип плетения	Номинал нити	Поверхн. плотность, г/м²	Марка	Массовая доля, %	Tg, °С
ResiFibe CP1212 С130UD	углеродное волокно	UD	GX400-12K Grade A	130	CP1212	38	150
ResiFibe CP1212 С200UD	углеродное волокно	UD	GX400-12K Grade A	200	CP1212	38	150
ResiFibe CP1212 С230UD	углеродное волокно	UD	GX400-12K Grade A	230	CP1212	38	150

Ширина 600мм. *возможно изменение размеров по согласованию с потребителем

Характеристика	Значение
Плотность, г/см³	1,20
Время гелеобразования, при 115 °С при 120 °С	1100-1600 с 800-1200 с
Вязкость связующего, при 70 °С при 100 °С	18 000 – 25 000 мПа·с 1 500 – 2 000 мПа·с
Срок хранения, при -18°С при 25°С	360 дней 60 дней

РЕКОМЕНДАЦИИ ПО ОТВЕРЖДЕНИЮ

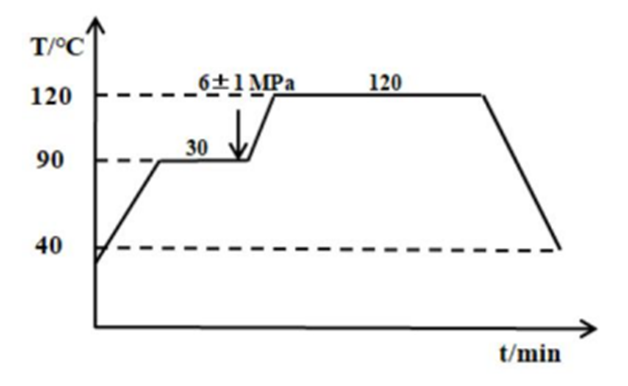

Режим отверждения ступенчатый и проводится по схеме:

Температура отверждения, °C	Время выдержки
Первая ступень - 90	30 минут
Вторая ступень - 120	120 минут

Свойства пластика	CP1360	CP1212	CP1515 (быстр)	CP1560 (вид)
Режим отверждения		30 минут при 90
Межслоевый сдвиг
Прочность/модуль на растяжение
Прочность/модуль на сжатие
Температура стеклования, не менее
Свойства полимерной матрицы
Изгиб прочность/модуль
Растяжение прочность/модуль
Время гелеобразования
Срок годности



Для изделий с толщиной более 5 мм температурный режим отверждения должен проводиться по термопаре, размещенной в изделии. Вышеуказанные параметры отверждения являются справочными, для определения наиболее подходящего режима отверждения перед применением рекомендуется провести тесты в реальных производственных условиях.

ХРАНЕНИЕ И ТРАНСПОРТИРОВКА
Препрег должен храниться в холодильнике в запаянном пакете в подвешенном горизонтальном состоянии при температуре минус -18℃. Перед использованием препрег необходимо выдержать при температуре рабочего помещения без вскрытия упаковочного пакета. Время выдержки определяется из расчета 15 минут на каждый погонный метр препрега в рулоне (например, рулон длиной 30 метров необходимо выдержать в течение не менее 7,5 часов). Транспортирование препрега осуществляется в таре производителя материала, обеспечивающей защиту материала от влажности и механических повреждений.
