Как длина углеродного волокна влияет на прочность, текучесть и технологичность SMC-препрегов на эпоксидном связующем: специалисты «Композит-Изделия» сравнили материал с волокном 2,5 и 5,0 см и дали рекомендации, какой вариант выбирать под конкретную деталь.
Современные требования к конструкционным материалам в высокотехнологичных отраслях (авиастроении, автомобилестроении, ветроэнергетике, производстве спортивного инвентаря и др.) диктуют необходимость сочетания взаимоисключающих характеристик: высокой прочности и жёсткости при минимальной массе изделия. Особое внимание уделяется технологичности материалов — скорости и простоте их переработки, стабильности свойств в серийном производстве.
Компания ООО «Композит-Изделия» разрабатывает и производит пресс-материалы типа SMC (Sheet Moulding Compound) на основе эпоксидных связующих и углеродных волокон, которые отвечают этим требованиям, обеспечивая: высокую удельную прочность, возможность формования сложных геометрических форм, стабильность свойств в серийном производстве, сокращение времени цикла изготовления деталей по сравнению с традиционными методами.
В данной статье ключевым методом переработки разработанных материалов является процесс прямого прессования, однако переработка также возможна методом вакуумной инфузии.
Почему важна длина волокна
Ключевой параметр, определяющий баланс механических и технологических свойств SMC, — длина армирующего волокна. Этот параметр влияет на:
- механические свойства — эффективность передачи нагрузки между волокнами, прочность при растяжении, изгибе и ударную вязкость, трещиностойкость и сопротивление усталостным нагрузкам;
- технологические характеристики — текучесть материала при формовании, время отверждения и цикл прессования, склонность к расслоению и образованию пустот, стабильность распределения волокон в матрице.
Актуальность исследования обусловлена необходимостью оптимизации выбора длины волокна для конкретных задач.
В случаях, когда приоритет — облегчение конструкции и ускорение производства (внутренние панели, каркасы, несиловые элементы), целесообразно использовать более короткие волокна. Они обеспечивают лучшую текучесть, быстрое заполнение формы и сокращение цикла прессования на 20–30 %.
Для видовых и высоконагруженных деталей (элементы кузова, шасси, несущие конструкции), где критична прочность и долговечность, предпочтительны длинные волокна. Они создают более эффективную армирующую сеть, повышая сопротивление динамическим нагрузкам.
Цель и задачи исследования
Цель данной работы — экспериментально установить зависимость свойств SMC на основе эпоксидного связующего и углеродного волокна от длины армирующего компонента (2,5 см и 5,0 см) и определить оптимальные сферы применения каждого варианта.
Задачи исследования:
- изготовить образцы SMC с волокнами разной длины по стандартной технологии;
- оценить механические свойства (прочность при растяжении и изгибе, ударную вязкость) и технологические параметры (текучесть, плотность);
- сопоставить результаты и выявить влияние длины волокна на ключевые показатели;
- разработать рекомендации по выбору длины волокна в зависимости от назначения детали.
Полученные данные позволят обоснованно выбирать тип SMC для конкретных приложений, достигая оптимального баланса между прочностью, массой и скоростью производства. Это особенно важно для отраслей, где даже незначительное снижение массы или времени изготовления детали даёт значительный экономический эффект.
Объекты и методы исследования
В работе исследовались два типа SMC-материалов на основе эпоксидного связующего расплавного типа и углеродного волокна:
- Resifibe SMC 1410 с углеродным волокном длиной 2,5 см — для внутренних деталей, облегчения конструкций.
- Resifibe SMC 1410 с углеродным волокном длиной 5,0 см — для высоконагруженных и видовых элементов.
Технология изготовления образцов: прессование готового SMC-препрега заданной толщины (3–5 мм) при T = 140 °C, давлении 5 МПа в течение 10 мин. Полученные из пластика образцы дополнительно подвергались механической обработке.
Методы испытаний, использующиеся для получения характеристик: предел прочности при растяжении — по ГОСТ 11262; предел прочности при изгибе — по ГОСТ 4648; ударная вязкость — по ГОСТ 4647; плотность — по ГОСТ 15139.

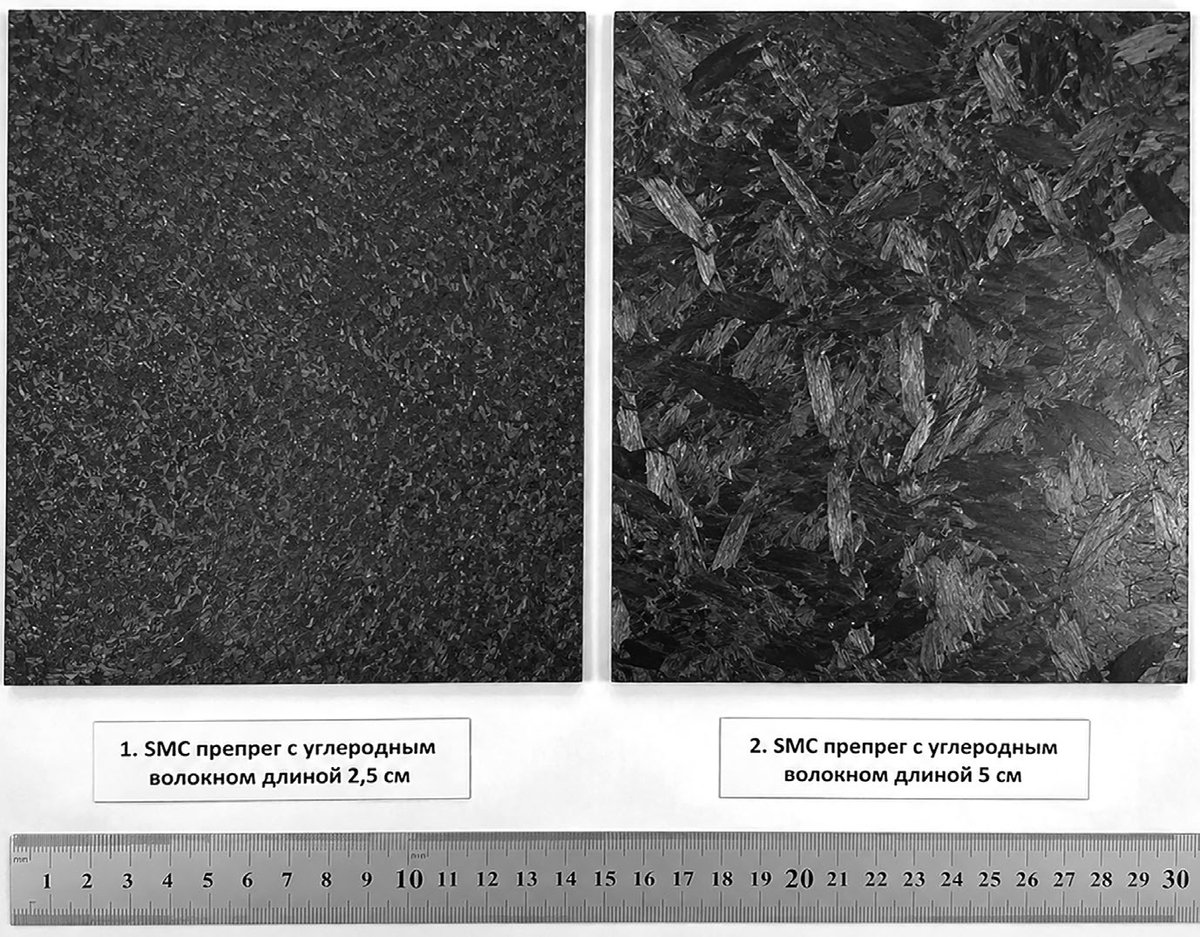

Плиты, изготовленные из исследуемых материалов, явно различаются структурой. Образцы с волокном 2,5 см имеют более однородную текстуру поверхности, волокна равномерно распределены, поверхность гладкая без видимых дефектов. На образцах с волокном 5,0 см заметны отдельные длинные волокна на поверхности, текстура более выраженная, волокнистая, цвет более чёрный, глубокий.
Экспериментальная часть и обсуждение результатов
По стандартным методикам была проведена оценка комплекса физико-механических свойств исследуемых пластиков. Полученные данные приведены в таблице.
Сравнительные свойства SMC с различной длиной волокна
| Показатель | SMC (2,5 см) | SMC (5,0 см) | Изменение, % |
|---|---|---|---|
| Предел прочности при растяжении, МПа | 450 ± 20 | 680 ± 30 | +51 |
| Предел прочности при изгибе, МПа | 520 ± 25 | 850 ± 40 | +63 |
| Ударная вязкость, кДж/м² | 120 ± 10 | 210 ± 15 | +75 |
| Плотность, г/см³ | 1,45 ± 0,02 | 1,55 ± 0,03 | +7 |
Статистическая обработка: данные представлены как среднее значение ± стандартное отклонение для 15 образцов. Достоверность различий подтверждена t-критерием Стьюдента (p < 0,05).
Из полученных данных видно, что образцы с волокном 5,0 см демонстрируют значительное превосходство по прочности. Рост прочности при изгибе (+63 %) выше, чем при растяжении (+51 %), что связано с лучшей работой длинных волокон на изгибные нагрузки.
Текучесть образца с волокном 2,5 см выше, что позволяет быстрее заполнять форму. Время цикла для образцов с волокном 5,0 см увеличивается на 50 % из-за худшей текучести и необходимости более тщательного уплотнения. Из полученных данных можно ожидать, что процент брака выше для длинных волокон из-за риска расслоения и образования пустот.
Выводы
На основании проведённого экспериментального исследования зависимости свойств SMC-материалов на основе эпоксидного связующего от длины углеродного волокна (2,5 см и 5,0 см) были сформулированы следующие выводы.
1. Механические свойства
Установлено значимое влияние длины волокна на механические свойства композита. Увеличение длины волокна с 2,5 до 5,0 см приводит к росту предела прочности при растяжении на 51 % (450 ± 20 МПа против 680 ± 30 МПа). Предел прочности при изгибе повышается на 63 % (520 ± 25 МПа против 850 ± 40 МПа), что обусловлено более эффективной работой длинных волокон на изгибные нагрузки.
Ударная вязкость возрастает на 75 % (120 ± 10 кДж/м² против 210 ± 15 кДж/м²) за счёт лучшего распределения энергии удара по длинной армирующей сети.
2. Технологические характеристики
Выявлены существенные различия в технологических характеристиках. Текучесть материала у образцов с волокном 2,5 см выше (380 ± 20 мм против 250 ± 15 мм), что обеспечивает быстрое заполнение сложных форм и сокращение времени цикла прессования.
Время цикла прессования для образцов с волокном 5,0 см увеличивается на 50 % (12 ± 1,0 мин против 8 ± 0,5 мин) из-за худшей текучести и необходимости более тщательного уплотнения. Процент брака (расслоения, пустоты) для длинных волокон выше на 167 % (8 % против 3 %), что связано с риском неравномерного распределения и спутывания длинных волокон в процессе формования.
3. Структурные характеристики
Плотность материала с волокном 5,0 см выше на 7 % (1,55 ± 0,03 г/см³ против 1,45 ± 0,02 г/см³) за счёт более плотного расположения длинных волокон. Удельная прочность (соотношение прочности к плотности) у образцов с волокном 5,0 см выше, что делает их более эффективными для силовых конструкций.
Визуальная оценка показала, что образцы с волокном 2,5 см имеют более однородную текстуру и гладкую поверхность, тогда как образцы с волокном 5,0 см демонстрируют выраженную волокнистую структуру с возможными неровностями из-за выступающих волокон.
4. Сферы применения
SMC с волокном 2,5 см рекомендован для:
- внутренних деталей и каркасных элементов, где критична масса изделия;
- деталей сложной геометрии, требующих высокой текучести материала;
- серийного производства, где важна скорость цикла и низкий процент брака;
- компонентов, не испытывающих высоких динамических нагрузок (панели, облицовки, внутренние перегородки).
SMC с волокном 5,0 см предпочтителен для:
- видовых и высоконагруженных элементов с повышенными требованиями к прочности и долговечности;
- силовых конструкций, работающих на изгиб и ударные нагрузки (элементы шасси, кузовные детали, несущие балки);
- изделий, эксплуатируемых в экстремальных условиях (авиационные и автомобильные компоненты, спортивный инвентарь);
- случаев, где приоритетом является максимальная надёжность и трещиностойкость.
5. Практические рекомендации
- Для ускорения производства и снижения массы конструкции следует выбирать SMC с волокном 2,5 см.
- Для ответственных силовых элементов с высокими требованиями к прочности и ударной вязкости рекомендуется использовать SMC с волокном 5,0 см.
- При работе с длинными волокнами необходимо оптимизировать параметры прессования (температура, давление, время) для минимизации брака.
- В случаях, требующих баланса между прочностью и технологичностью, возможно использование гибридных композиций с комбинацией волокон разной длины.
Дальнейшие исследования
На основании проведённых исследований дальнейшей областью исследований будет являться:
- изучение влияния промежуточных длин волокон (3,0–4,0 см) для поиска оптимального баланса свойств;
- исследование усталостной прочности и долговечности материалов при циклических нагрузках;
- оптимизация состава эпоксидного связующего для улучшения текучести при сохранении высокой прочности;
- разработка методов контроля распределения волокон в матрице для снижения процента брака при использовании длинных волокон.
Таким образом, проведённое исследование демонстрирует, что длина углеродного волокна в составе SMC на эпоксидном связующем является ключевым параметром, определяющим комплекс механических и технологических свойств материала. Обоснованный выбор длины волокна позволяет целенаправленно проектировать композиты под конкретные эксплуатационные и производственные задачи, обеспечивая оптимальное сочетание прочности, массы и технологичности.
Подробнее о материалах этого класса — в статье «Препрег». SMC-препреги на углеродном и стеклянном волокне — в разделе каталога SMC-препреги.
