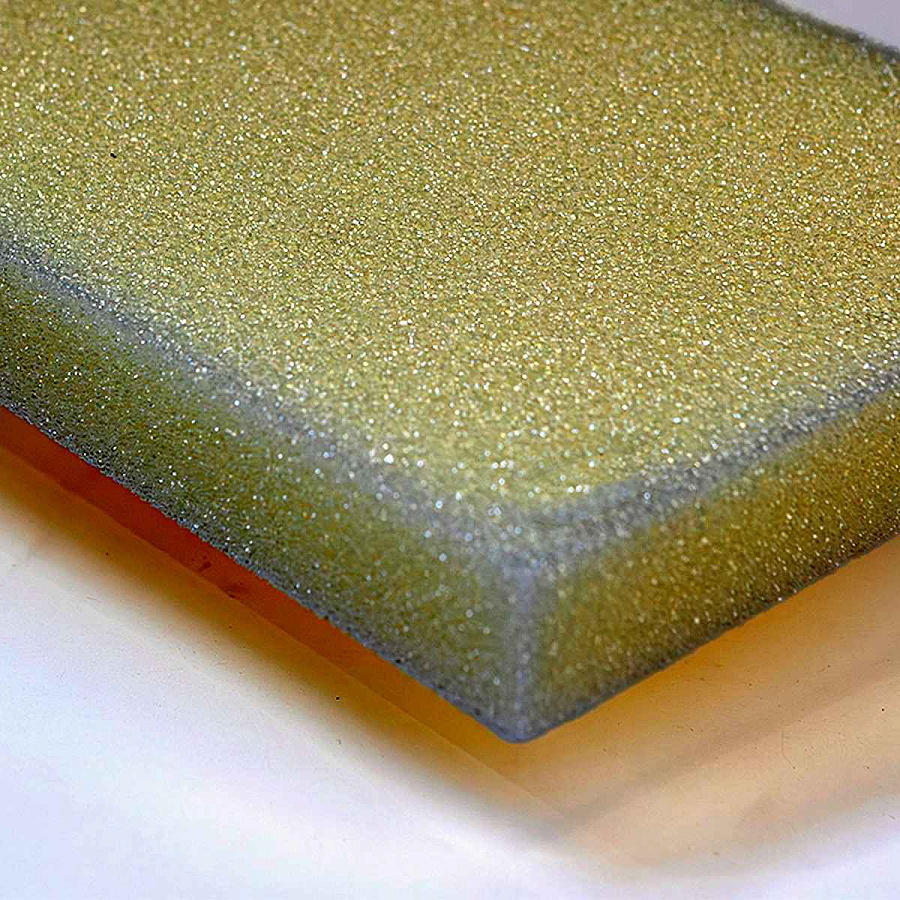

Конструкционный ПМИ пенопласт Фомипластикс 50WH-HT 2500×1250 50кг/м³ ТТ.01-16-01-2025

ОБЛАСТЬ ПРИМЕНЕНИЯ

ОБЩАЯ ИНФОРМАЦИЯ
Фомипластикс CP-PMI-WH — закрытоячеистый конструкционный ПМИ-пенопласт, наиболее часто применяемый в авиации и космонавтике. Применять Фомипластикс CP-PMI-WH рекомендуется для производства лёгких высоконагруженных композитных конструкций.

Ключевые преимущества:
- Размер пор 0,7–1,7 мм*
- Отличная теплостойкость
- Подходит для различных технологий формования
- Большой размер ячеек обеспечивает оптимальное взаимодействие на границе раздела фаз с препрегами

После термической обработки (ТО) в течение 48 ч при 190°С улучшаются теплостойкость и стойкость к высоким давлениям. Благодаря своим характеристикам пенопласт подходит для горячего прессования со средне- и высокотемпературными эпоксидными смолами.

*Чем выше плотность пенопласта, тем меньше размер его ячеек; стандарт определения размера ячейки ГОСТ 20869—2017, результаты измерений разными методами могут отличаться.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Показатель	Стандарт	Ед. изм.	CP-PMI-50WH	CP-PMI-75WH	CP-PMI-110WH
Плотность	ISO 845	кг/м³	52	75	110
Прочность при сжатии	ISO 844	МПа	0,8	1,7	3,5
Прочность при растяжении	ASTM D638	МПа	1,6	2,2	3,6
Модуль при растяжении	ASTM D638	МПа	79	108	185
Удлинение при разрыве	ASTM D638	%	2,4	2,5	2,5
Прочность при изгибе	ASTM D790	МПа	1,7	2,9	5,1
Прочность при сдвиге	ASTM C273	МПа	0,8	1,3	2,2
Модуль при сдвиге	ASTM C273	МПа	30	50	85
Ползучесть при сжатии*	ISO 7850-1996	%	≤2,0
Ползучесть при сжатии (ТО)**	ISO 7850-1996	%	≤2,0
Теплостойкость	DIN 53424	°С	≥210

*Условия испытаний на ползучесть при сжатии: CP-50WH — 130°С / 0,3 МПа / 2 ч; CP-75WH — 150°С / 0,3 МПа / 2 ч; CP-110WH — 180°С / 0,3 МПа / 2 ч.
**Условия испытаний термообработанных пенопластов (ТО): CP-50WH — 150°С / 0,3 МПа / 2 ч; CP-75WH — 180°С / 0,3 МПа / 2 ч; CP-110WH — 180°С / 0,3 МПа / 2 ч.

РЕКОМЕНДУЕМЫЕ РЕЖИМЫ ПРИМЕНЕНИЯ

Температура, °С	130			150			180
Давление, МПа	0,1	0,35	0,65	0,1	0,35	0,65	0,1	0,35	0,65
CP-PMI-50WH	◇	◇	◇	◆
CP-PMI-75WH	◇	◇		◇	◇	◆	◇	◆
CP-PMI-110WH	◇	◇	◇	◇	◇	◇	◇	◇	◆

◇ — допустимый режим, ◆ — рекомендуемый предельный режим.

РАЗМЕРЫ

Наименование	Длина, мм	Ширина, мм	Толщина, мм (±0,2)
CP-PMI-50WH	2500	1250	2 ÷ 120
CP-PMI-75WH	2500	1250	2 ÷ 100
CP-PMI-110WH	2160	1100	2 ÷ 90

*Листы толщиной от 1 до 4 мм поставляются размером 1/4 или 1/2 листа.

ХРАНЕНИЕ
ПМИ-пенопласт должен храниться при температуре 18–25°C в проветриваемом, сухом и чистом помещении, на ровном плоском основании, на расстоянии не менее 2 метров от источников тепла. Избегать прямого воздействия воды и влаги.

ПРИМЕЧАНИЕ
Из-за разнообразия вариантов использования и методов работы рекомендуем проводить собственные тесты на возможность применения данного продукта. Все представленные данные носят информационный характер, не имеют обязательной силы и не являются гарантией особых характеристик или свойств продукта.
